Как собирается ваше оборудование
Пять фильмов — по одному на каждую позицию каталога. Этапы сменяются сами — скролл не задерживают.

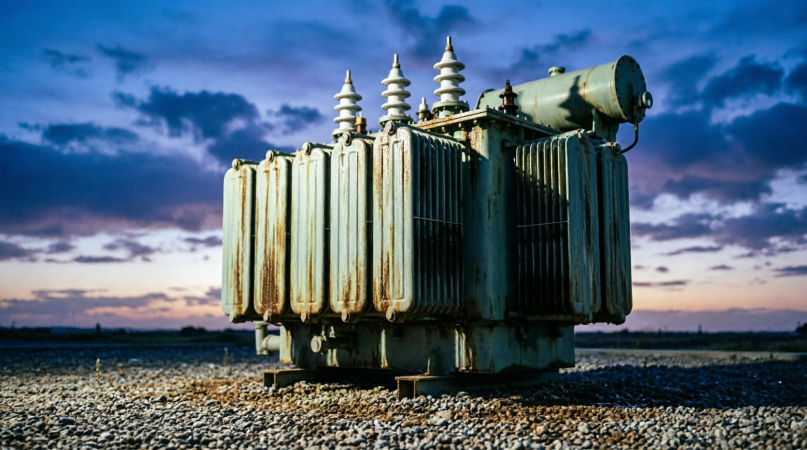

Магнитопровод
Пакет из холоднокатаной стали 3407. Лазерная резка с точностью ±5 мкм — минимальные вихревые потери.
Обмотки ВН и НН
Бескислородная медь, изоляция класса H (180°C). Намотка на автоматических станках с контролем натяжения.
Бак и масло
Вакуумная заливка масла ГК при 60°C: ни пузыря, ни влаги. Герметичный бак — масло не контактирует с атмосферой.
Вводы и изоляторы
Фарфоровые вводы с ребристой изоляцией. Путь утечки 450 мм — надёжно в тумане и при −60°C.
Высоковольтные испытания
Минута приложенного напряжения 75 кВ, потери ХХ и КЗ, нагрев. Протокол на каждую единицу.
Отгрузка на объект
Негабаритная логистика, монтаж и пусконаладка силами наших инженеров. Под ключ в 50+ регионах.

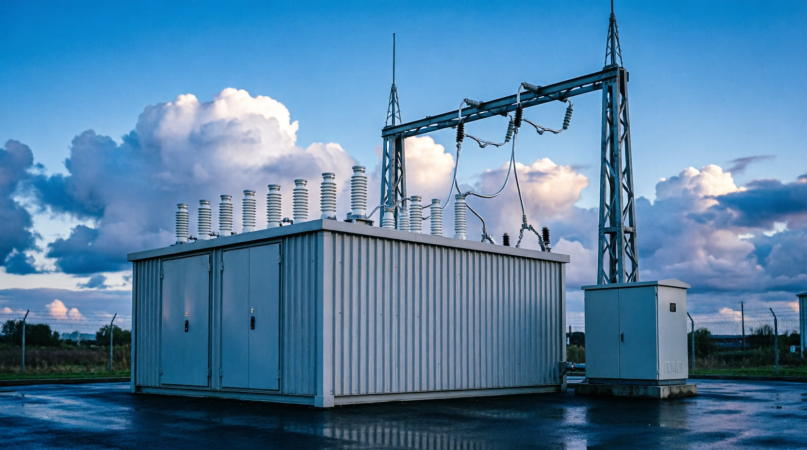

Корпус и каркас
Сварной киоск из оцинкованной стали 3 мм. Степень защиты IP23 — работа под дождём, пылью и снегом.
Ячейка КСО-298
Вакуумный выключатель, разъединитель и трансформаторы тока/напряжения на 10 кВ собираются в ячейку.
Установка трансформатора
Масляный ТМГ опускается краном внутрь корпуса и фиксируется на раме с вибрационными опорами.
Шкаф РУНН ЩО-70
Автоматы, контакторы и счётчики 0,4 кВ. Степень защиты IP21, класс изоляции II, медные сборные шины.
Комплексные испытания
Изоляция 2,5 кВ, сопротивление заземления, работа защит и механики. Протокол на каждую подстанцию.
Отгрузка на объект
Доставка автотранспортом, установка на фундамент, подключение и пусконаладка под ключ.
Магнитопровод 35 кВ
Трёхстержневая шихтованная магнитная система из стали 3407 с усиленной междустержневой изоляцией.
Три обмотки
ВН 35 кВ, СН 11 кВ и расщеплённая НН 6,3 кВ. Намотка с контролем натяжения и шага укладки.
Четыре ввода
Вводы 35, 11 и два 6,3 кВ с ребристой изоляцией. Путь утечки 600 мм — работа в тумане и при −60°C.
Бак и устройство РПН
Усиленный бак с вакуумной заливкой масла и приводом РПН ±8 ступеней для регулирования под нагрузкой.
Испытания 85 кВ
Приложенное напряжение 85 кВ, потери ХХ и КЗ, нагрев и работа РПН. Протокол на каждую единицу.
Отгрузка на объект
Негабаритная доставка, монтаж, подключение и пусконаладка под ключ в 50+ регионах.

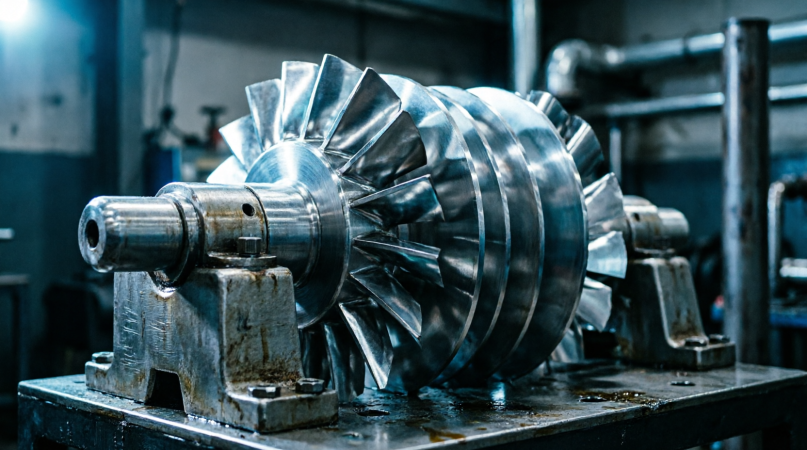

Поковка ротора
Цельнокованая заготовка из стали 30Х1М1Ф: 6,8 м и 18,5 т. Термообработка снимает внутренние напряжения.
Токарная обработка
ЧПУ-станки держат точность ±5 мкм: шейки под подшипники шлифуются и закаляются токами ВЧ.
Рабочие лопатки
128 лопаток из жаропрочного сплава ставятся с контролем биения и фиксируются бандажными лентами.
Балансировка
Динамическая балансировка в двух плоскостях по ISO 1940 G1.0: остаточный дисбаланс ≤ 5 г·мм.
Прочностные испытания
Превышение частоты вращения на 15% (3450 об/мин) в течение 2 минут с контролем вибрации и температуры.
Отгрузка на ТЭС
Спецтранспорт с сопровождением, центровка с генератором и пусконаладка на объекте генерации.
Рама и каркас
Сварная рама из горячеоцинкованной стали. Защита C5-M — для приморья и химических производств.
Опорные изоляторы
Фарфоровые колонны 110 кВ с ребристой изоляцией. Путь утечки 450 мм — надёжно в тумане и пыли.
Дугогасительные камеры SF6
Горизонтальные элегазовые камеры. Гашение дуги за 2 полупериода, ресурс 10 000 операций.
Привод
Пружинно-моторный привод: мгновенная готовность, работа при −50°C, резервное ручное взведение.
Высоковольтные испытания
Грозовой импульс 480 кВ и одноминутное 230 кВ. Протокол испытаний на каждый полюс.
Отгрузка на объект
Упаковка, доставка, монтаж и пусконаладка силами наших инженеров — под ключ в 50+ регионах.
